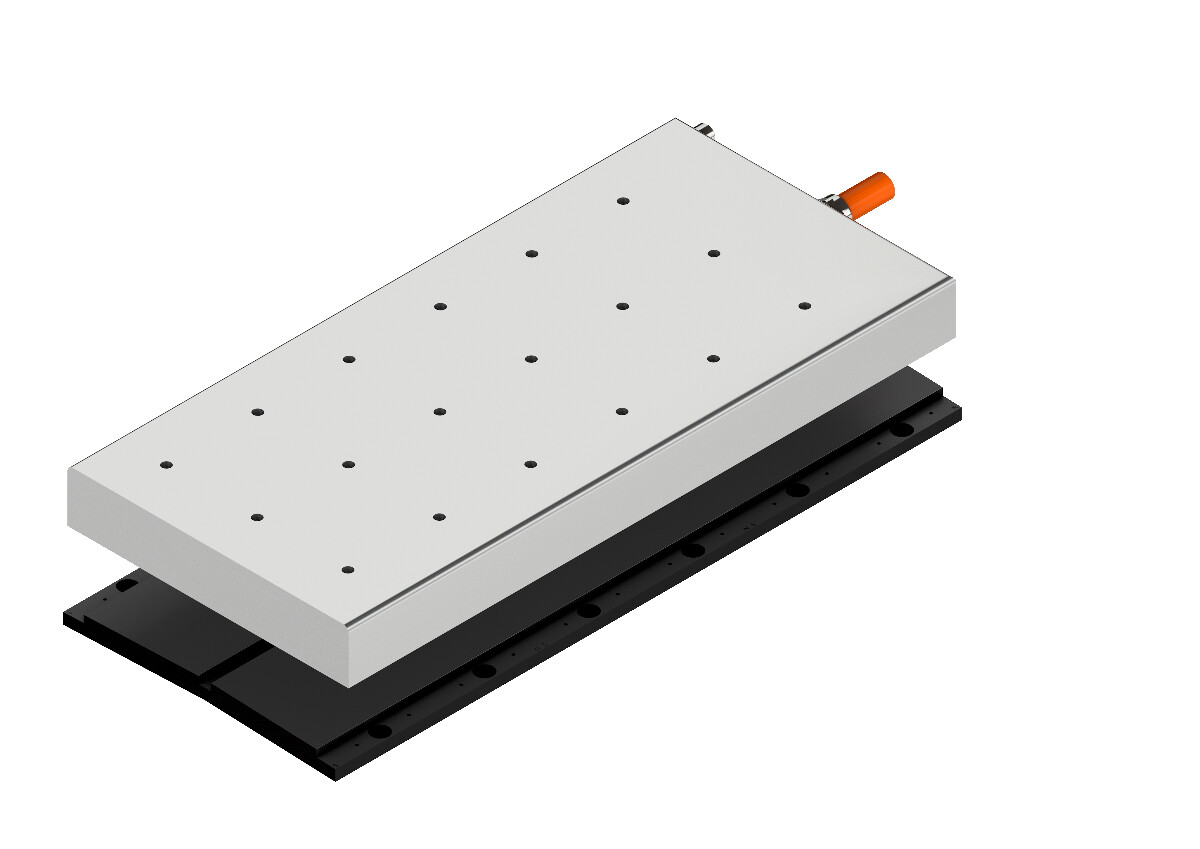

Linear motors LMFP

The HIWIN synchronous linear motors of the LMFP series are based on the LMFA series and thus share most of their properties. They achieve very high continuous forces, extremely high thrust forces and accelerations and, thanks to the liquid cooling, do not introduce any additional process heat into the system. The decisive advantage of the LMFP series compared to LMFA is the fully enclosed design with which it meets the requirements of protection class IP65. LMFP linear motors are thus the first choice for applications where very high loads encounter difficult ambient conditions with liquids or dust.
21 product(s)
Type
Fc
Ic
Fc_WC
Ic_WC
Fp
Ip
MF
LF
Total height
LMFP62-Q20
2029 7 4057 13,9 10414 41,9 33,4 382 66,1
LMFP31-Q10
413 4,1 827 8,2 1797 25,6 6,9 221 64,1
LMFP52-Q20
1422 7,4 2844 14,8 7000 46,3 24,8 382 64,1
LMFP24-F40
874 5,7 1747 11,4 3477 32,8 11 465 50,5
LMFP41-Q10
495 3,4 990 6,8 2820 22,7 9,9 221 66,1
LMFP62-Q40
2029 13,9 4057 27,8 10414 83,8 33,4 382 66,1
LMFP32-Q20
827 8,2 1653 16,5 3593 51,2 12,1 382 64,1
LMFP42-Q20
990 6,8 1979 13,6 5640 45,5 16,7 382 66,1
LMFP52-Q40
1422 14,8 2844 29,6 7000 92,7 24,8 382 64,1
LMFP53-Q30
2133 11,1 4266 22,2 10500 69,5 33,5 543 64,1
LMFP63-Q30
3043 10,4 6086 20,9 15620 62,9 46,7 543 66,1
LMFP43-Q30
1485 10,2 2969 20,4 8460 68,2 25 543 66,1
LMFP33-Q30
413 4,1 827 8,2 1797 25,6 6,9 221 64,1
LMFP63-Q60
3043 20,9 6086 41,7 15620 125,7 46,7 543 66,1
LMFP44-Q40
1979 13,6 3958 27,2 11280 90,9 29,8 704 66,1
LMFP34-Q40
1653 16,5 3307 33 7187 102,4 23,1 704 64,1
LMFP53-Q60
2133 22,2 4266 44,4 10500 139 33,5 543 64,1
LMFP54-Q40
2844 14,8 5688 29,6 14000 92,7 42,3 704 64,1
LMFP64-Q40
4058 13,9 8115 27,8 20827 83,8 57,6 704 66,1
LMFP54-Q80
2844 29,6 5688 59,2 14000 185,3 42,3 704 64,1
LMFP64-Q80
4058 27,8 8115 55,7 20827 167,6 57,6 704 66,1
